Transmission sans-fil pour capteur -5 à +5 volt

Enregistreur-transmetteur sans-fil industriel

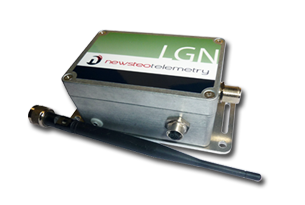

Enregistreur transmetteur sans fil avec 5 entrées -5 Volt … +5 Volt

L’enregistreur transmetteur Newsteo permet de transformer un capteur -5 V … +5 Volt en capteur sans fil. Cet enregistreur multi-capteurs permet de connecter 5 capteurs et de les alimenter.

Le Logger peut transmettre les données en instantané à un ordinateur de monitoring par radiofréquence ou peut les stocker dans sa mémoire embarquée en attendant le télérelevé.

Références produit :

  • LGN45 : boîtier de prise de mesure et de transmission radio, 5 entrées, interface -5V à + 5V

  • Câble de liaison : connexion par le client du capteur de son choix

Capteurs à connecter :

  • Inclinomètre
  • CTN
Rappelez-Moi

Newsteo est à votre service

Nous sommes à votre disposition pour vous renseigner. Cliquez sur le bouton et nous vous rappelons.
Rappelez-Moi

Où seront affichées les mesures ?

2 choix possibles pour créer votre réseau de capteurs sans-fil :

  • Réseau local mono-poste : vous avez une petite installation (quelques enregistreurs de température, localisés à proximité du poste de supervision). Dans ce cas, le logiciel RF Monitor convient. Vous installez ce logiciel sur un ordinateur et vous connectez la clé RF-to-USB (récepteur radio, fourni par Newsteo) à un port USB du PC.

    > En savoir plus sur les installation mono-poste


  • Installation multi-poste : vous souhaitez accédez aux mesures de votre parc d’enregistreurs via différents PC, situés dans différents sites. L’offre Cloud de Newsteo vous permet d’envoyer toutes les mesures de votre parc d’enregistreurs vers le Cloud Newsteo et d’accéder aux données via une interface Web, WebMonitor.

    > En savoir plus sur les installations multi-postes

A qui s’adresse l’enregistreur de données pour capteur -5Volt … +5Volt ?

  • Utilisateurs de capteurs : passez d’une liaison filaire à une liaison sans-fil, plus sure, plus rapide à installer et moins coûteuse

Comment ça marche ?

Installation des enregistreurs / Data Loggers

Caractéristiques techiques de l’enregistreur

Type

Logger avec interface pour capteur -5V…+5V

Nombre d’entrées

5

Gamme de prise de mesure

-5V…+5V

Alimentation capteur

13.6V
Consommation max : 20mA (par capteur) soit 100mA max sur la ligne

Précision (hors capteur)

± 0.1 % sur la pleine échelle

Résolution

24 bits sur toute la plage, soit 0.6 µV

Compensation en température

Capteur de température intégré

Température d’utilisation

-40°C à +85°C

Fréquence de prise de mesure

Paramétrable de 1 mesure par minute à 1 mesure toutes les 4 heures

Capacité de la mémoire

16000 jeux de mesures (un jeu de mesure est comprend la mesure de chacune des 5 voies + température + horodatage de l’ensemble)

Sécurisation des mesures

Processus d’acquittement entre l’émetteur et le récepteur pour garantir qu’aucune donnée ne soit perdue pendant la transmission radio
Sauvegarde des 16 000 dernières mesures dans la mémoire de l’enregistreur même après transmission au récepteur

Connexion du capteur

Nécessite un câble pour la connexion, disponible sur commande.
Voir le câble de connexion

Batterie

1 Pile 3V6 5.8Ah FORMAT C Spiralée
Batterie accessible et remplaçable par l’utilisateur

Autonomie à 25°C

8 mois dans les conditions d’utilisation suivantes :
– Fréquence d’acquisition de 15 minutes
– 5 voies activées avec une consommation de 20 mA par voie

Possibilité de porter l’autonomie à 3 ans en utilisant deux piles C bobinées 3.6 V.

Poids avec batterie

Environ 280g

Dimensions

Largeur : 125.4 mm + connecteur type N femelle
Profondeur : 80.4 mm + connecteur M12 femelle
Hauteur : 58.80mm

Boîtier

Aluminium robuste (4mm) avec platine de fixation fournie vissée sous le boîtier pour fixation en 4 points ou fenêtres de passage de sangle

Niveau IP

IP66

Protection thermique

Etui thermoformé blanc pour protection solaire et thermique

Fréquence de Transmission radio

ISM 868 MHz

Portée radio

Jusqu’à 900 mètres (avec l’antenne fournie)

Antenne fournie

Antenne 1/2 onde

Câbles de connexion pour enregistreur de données

PFPN-SES58-001

  • Câble permettant de relier le capteur de votre choix à l’enregistreur de données
  • Le câble est fourni avec des contacteurs rapides pour le montage
